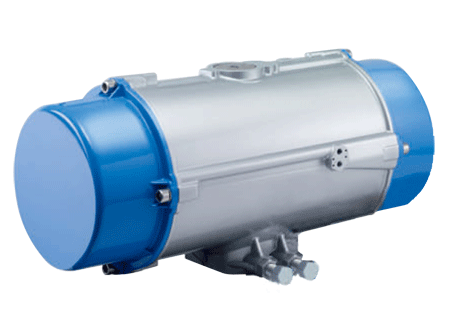

德国bar大扭矩气动执行器
Awesome Image

德国bar大扭矩气动执行器

联系销售人员

产品描述：

AD/AS-350 到 AD/AS-750，双作用/单作用，扭矩：4136Nm；环境温度：-20℃到+80℃；如需求，低温：-40℃到+80℃；高温：20℃到+160℃；角度：90°（开关位置+5°至-10°可调）；气源连接：NAMUR标准；安装连接：ISO5211；气源压力：2-8Bar；气源：经过滤掉油，灰尘，水的压缩空气，可根据要求使用其他非腐蚀性气态或液态介质材质：铝合金表面阳极氧化（可根据要求提供电化学处理及其他防腐处理工艺）

德国Bar原装进口大扭矩气动执行器技术参数：
工作温度：-20℃至+80℃
低温型：-40℃至+80℃
高温型：20℃至160℃
转角范围：0-90° +5°到-10°可调
扭矩：2.5Nm-6000Nm 更大请咨询我司
气源压力：2-8 Bar 标准5.6Bar
阀门连接：ISO5211标准接口
信号连接：VDI/VDE 3845 (NAMUR) and VDI/VDE 3847
控制阀连接：NAMUR i.e. VDI/VDE 3845
独特的自润滑技术，无需额外添加润滑剂。

其他技术规格请咨询我司。

扭矩表（单位：Nm）：

双作用
型号 控制气源压力
2 2.5 3 3.5 4 4.5 5 5.5 6 7 8
AD-350 680 850 1020 1190 1360 1530 1700 1870 2040 2380 2720
AD-510 1022 1278 1533 1789 2044 2300 2555 2811 3066 3577 4088
AD-750 1504 1880 2256 2632 3008 3384 3760 4136 4512 5264 6016
*更大扭矩请咨询我司！单作用扭矩请查看PDF。

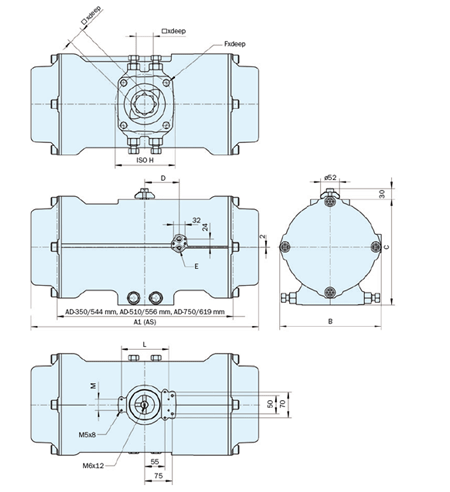

尺寸表(单位：mm)：：
型号 AD/AS A B C D E(G) Fxdeep Gxdeep ISO H ISO I J K L M N O □xdeep
350 617 280 290 94 1/4" M20x40 F16 130 30 46x50
510 725 338 344 94 1/4" M20x40 F16 130 30 46x50
750 816 363 378 110 1/4" M20x40 F16 130 30 46x60
