意大利NBC-FLANGE法兰静态扭矩传感器
意大利NBC-FLANGE法兰静态扭矩传感器
产品描述：
FLANGE系列扭矩传感器，外形设计是法兰式，材质不锈钢，量程范围10~5000Nm，精度0.2%f.s.，法兰结构的静态扭矩传感器是监测电机产生的转矩或减震器所消耗的转矩以预防结构旋转的理想解决方案。
意大利NBC-FLANGE法兰静态扭矩传感器
FLANGE系列扭矩传感器，外形设计是法兰式，材质不锈钢，量程范围10~5000Nm，精度0.2%f.s.，法兰结构的静态扭矩传感器是监测电机产生的转矩或减震器所消耗的转矩以预防结构旋转的理想解决方案。
| 技术参数 | ||
|---|---|---|
| 精度等级 | 标准 | |
| 量程 | 1~5000 | Nm |
| 额定输出灵敏度（Cn） | 1±0.1% | mV/V |
| 额定激励电压 | 5~10 | V |
| 最大激励电压 | 15 | V |
| 零点平衡输出 | ±1 | % fs |
| 输入阻抗 | 400 ± 25 | Ω |
| 输出阻抗 | 350 ± 2 | Ω |
| 绝缘阻抗 | > 5 | GΩ |
| 综合误差 | <± 0.2 | % fs |
| 非重复性误差 | <± 0.2 | % fs |
| 30分钟蠕变 | <± 0.02 | % fs |
| 温度影响:零点（5°C） | <± 0.02 | % fs |
| 温度影响:灵敏度（5°C） | <± 0.02 | % fs |
| 温度范围 :补偿 | -10 ~ +40 | ℃ |
| :工作 | -15 ~ +70 | ℃ |
| 最大安全过载 | 150 | % fs |
| 极限过载 | >200/300 | % fs |
| 防护等级（EN60529） | IP64 | |
| 材料 | 不锈钢 | |
| 电缆长度（1-10Nm） | 5m-4x0.12mm² | |
| 电缆长度（1-5000Nm） | 5m-6x0.14mm² | |

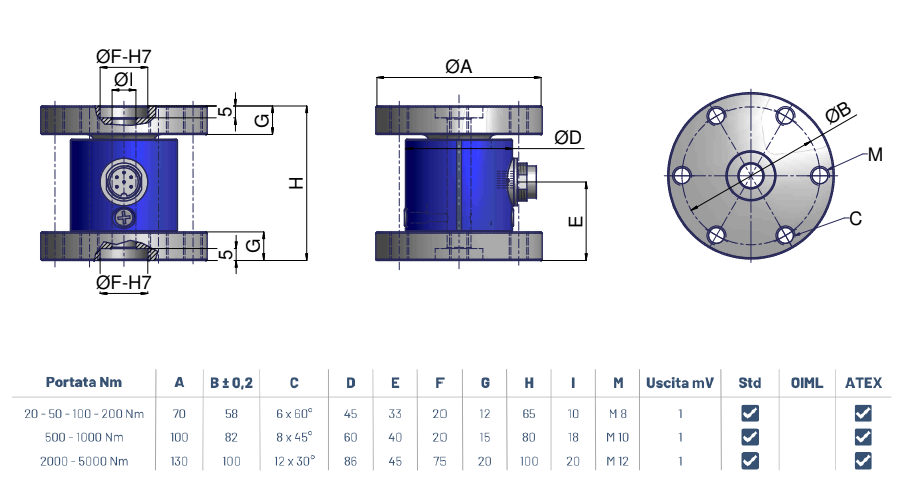

尺寸1：

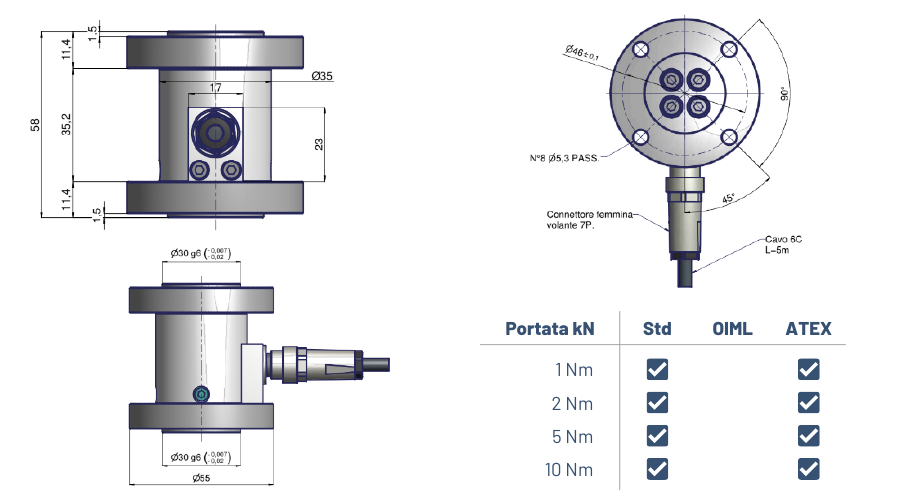

尺寸2：
系列型号：
Flange torque transmitter 1Nm，Flange torque transmitter 2Nm，
Flange torque transmitter 5Nm，Flange torque transmitter 10Nm，
Flange torque transmitter 20Nm，Flange torque transmitter 50Nm，
Flange torque transmitter 100Nm，Flange torque transmitter 200Nm，
Flange torque transmitter 500Nm，Flange torque transmitter 1000Nm，
Flange torque transmitter 2000Nm，Flange torque transmitter 5000Nm
