TSR-3000 3D声纳系统


产品描述:

加拿大Think sensor research的TSR-3000 3D声纳系统能够系统的搜集海洋及航天航空的相关数据,具有性能优异,高度模块化等特点。并可根据客户需求提供完整的控制系统。


  • abs
  • ul

加拿大Think sensor research:我们的目标是为全球用户提供最先进的传感器和高度个性化的定制服务及技术支持,彻底改变海洋工程和航空航天等领域的数据采集现状。我们在海洋和航空电子领域拥有十多年的实际开发和应用经验,协助客户完成从一对一的产品设计到实际安装调试及应用支持。我们专注于海洋及航天航空的数据采集技术,并不断创新以确保我们在业内的领先地位。


TSR-3000   3D 声纳系统

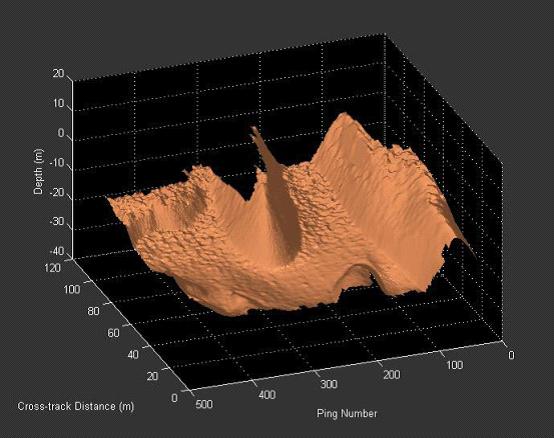

      TSR-3000 是一套性能优异,高度模块化,可以根据您的要求来配置的3D声纳系统。搭配旋转扇形扫描装置,可以同时用来搜集配置文件和图形数据;搭配侧向扫描装置,可以同时用来搜集海洋深度和侧向图形数据。
      TSR-3000可以接受每个通道传输的高品质的多波束并以载波形式输出、并对底部数据进行分类、对声纳数据进行滤波处理。
      我们承诺为您提供代表当下最高科技发展水平的TSR-3000 3D声纳系统,同时,我们可以参照您的具体工况来为您非标定制、量身打造最适合您需求的声纳系统,我们确保响应迅速,并且尽快将满足您需求的高品质的产品交付到您的手中。

TSR-3000 SPECIFICATIONS (PRELIMINARY, SUBJECT TO CHANGE)
FEATURE SPECIFICATION
Transducer Dimensions 330 mm x 70 mm x 42 mm (300 kHz Transducer)
Rotator Dimensions 168 mm Length x 81 mm Diameter
Sonar Electronics Housing Dimensions 318 mm Length x 168 mm Diameter
Material Aluminum housing
weight 15kg(in 3-D sector scan configuration)
Depth Rating 1500 m (Aluminum)
Power 12 VDC to 36 VDC reverse polarity protected, 10 Watts
Communication USB over Cat 5e
Connector 8 pin Subconn Micro Series (others available upon request)
Frequency 300 kHz (450 kHz optional)
Transducer 1 channel transmit, 6 channel receive
Side Scan Sonar Horizontal Beamwidth 1.25 deg at 300 kHz
Imaging / Side Scan Range Resolution 5 cm at 300 kHz, 3.3 cm at 450 kHz
Bathymetric Resolution Dependent on range, tilt angle and wave form, please contact us for more info
Bathymetric Accuracy Dependent on range, tilt angle and wave form, please contact us for more info
Maximum Range 130 m (300 kHz)
Pulse Modulation CW, Chirp
Pulse Length 1 ms maximum
Options Motion Reference Unit, Rotator, Conductivity, Temperature, Depth Sensors
