电动执行器详解
来源： admin 发布时间： 2013-01-05前言
为了工程设计人员更好的使用德国bar及我司提供的其他品牌的进口电动执行器机构，立创工控将陆续推出技术专题，以便大家更深入掌握进口电动执行器的选择，选型，使用和维护。
立创工控作为工业控制领域的专业方案供应商，可提供欧美高品质原装进口电动执行器，防爆电动执行器及其他特种设备。
概念
阀门电动执行器又称为电动执行机构，电动头，英文名称：Electronic Actuator。它是一种能提供直线或旋转运动的驱动装置，它利用电作为驱动能源并在某种控制信号作用下工作。应用于各种工业自动化过程控制环节。 行业标准：JB/T-8219-1999
电动执行器的组成
电动执行器是电动单元组合仪表中一个很重要的执行单元。它由控制电路和执行机构两个在电路上完全独立的部分组成。可接收来自调节器的电控信号，将其线性地转换成机械转角或直线位移，并将位置反馈给控制单元，用来操纵风门、挡板、阀门等调节机构，以实现自动控制。
电动执行器分类
◆ 按运动方式分为：角行程、直行程和多转式。
角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构；配以丝杆部件组成直行程电动执行机构。
角行程：输出扭矩（Nm），0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；
多回转电动执行器：
多转式：输出扭矩（Nm），需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀；
直行程：输出力（N），通常为推拉式和齿轮旋转式结构，产生的是位移，主要用于闸阀和滑板阀。
常用于配套各种阀门构成电动阀门或者电动调节阀（例如：闸阀、调节阀、单座阀等直线运动的阀门）
◆ 按控制方式分为两大类：
开关型电动执行器(ON-OFF model)：通过控制信号只能进行预设固定位置的控制，要么开，要么关
调节型电动执行器(Modular model)：通过控制信号可进行任意位置的控制，阀门可以获得任意开度。
安全复位型电动执行器(Failsafe model)：失信号复位：当控制信号失去的时候，执行器自动运转至初始设定的位置
失电复位：当电源失去的时候，执行器通过其他辅助装置自动运转至初始设定的位置
◆ 根据使用场合按功能则又有以下几大类型：户外型，水下型，防爆型电动执行器，调节型电动执行器，调节防爆型电动执行器，快开/关型带转速要求，单相电压精小型以及直行程电动执行器、角行程电动执行器，德国bar为了适应化工领域的特殊要求，更是研制了工程塑料外壳的高防腐型电动执行器。
电动执行器的技术参数
※ 扭矩/输出力
使用执行器的最终目的是获得旋转扭矩或者拉压力，立创工控可提供全范围的原装进口电动执行器产品。
※ 信号输出/输入
常规工况下，直行程与角行程电动执行器的开关型都可以获得为SPDT/DPDT输出反馈信号，而调节型则可获得0~10V DC，1-5V DC 或4-20mA的反馈信号以及输入该类型的控制信号，过扭矩信号，故障信号等。
为了与现场控制系统更方便的结合，电动执行器还可以扩展多路通讯模式控制，比如：CAN bus，profibus，bluetooth，wifi，RS485，RS232，wlan，hartbus等模式通讯，当然电控系统还可根据需要提供现场远程控制，记忆存储等多种扩展功能。
说到这里，我们在调节型电动执行器中会常用到标定功能，及通过预设初始及中间段位置，电动执行器控制模块通过这些标识对位置记忆并模拟连续位置曲线，以获得连续控制点
※ 电源
电动执行器以AC交流电或DC直流电为驱动能源，通常为24V DC/AC，110V DC/AC，240V AC，380V AC，415V AC。德国bar的电动执行器可以覆盖所有的电压范围，可以应用在任意电源工况下。
※ 防爆等级

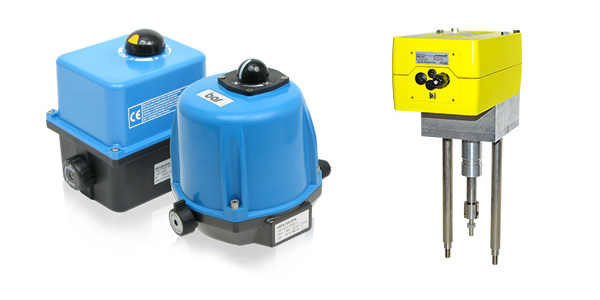

立创工控供应的进口防爆电动执行器有德国bar，德国schischek等品牌，可满足Exd IIB T6等级的防爆级别，并可根据需求提供其他类型的防爆产品
※ 防护等级
详见防护等级专题(点击进入)
电动执行器的优缺点
优点：电动执行器的优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。
缺点：结构复杂，易发生故障；电机运行要产生热，如果调节太频繁，易造成电机过热，产生热保护，同时也会加大对减速齿轮的磨损；另外就是运行较慢，从调节器输出一个信号，到调节阀响应而运动到那个相应的位置，需要较长的时间。

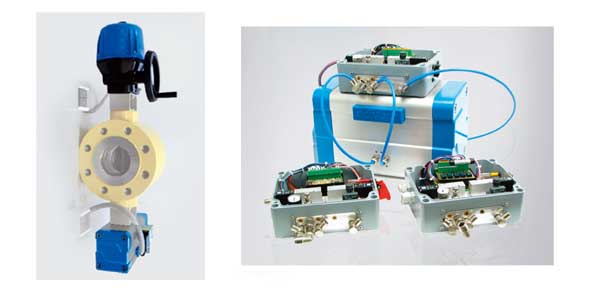

驱动设备定制
德国bar公司具有极强的非标定制能力，可根据客户需求定制不同类型的驱动装置及控制装置，如有类似需求也非常欢迎您拨打0755-23037700咨询
