启闭机荷重传感器应用
来源： admin 发布时间： 2012-11-07一、启闭机

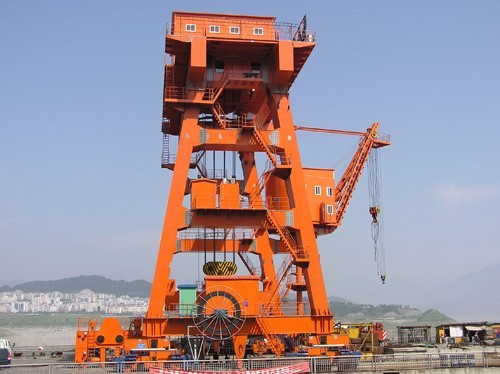

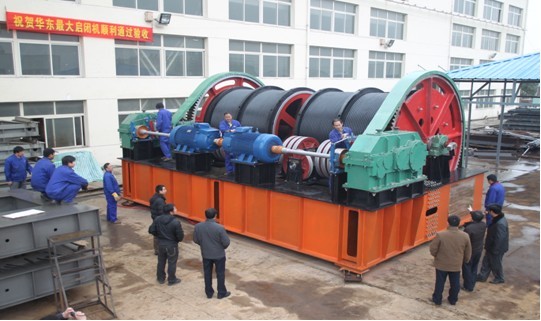

门式启闭机 固定卷扬式启闭机（固卷）
启闭机（gate hoist）是一种大型水利机械产品，启闭机用于各类大型给排水、水利水电工程，启闭机用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。闸门启闭机关系到水工建筑物的正常运行，启闭机除应满足一般起重机械的设计要求外，启闭机工作安全可靠和操作灵活方便也非常重要。常见的启闭机有固定卷扬式启闭机（固卷）和坝顶双向门式启闭机等，需要配备荷重传感器以实现闸门开闭荷重监测。
二、启闭机载荷监测系统
智能闸门启闭机载荷监控仪由荷重传感器传来的模拟信号，经放大电路放大后，由模拟开关送往A/D转换器，转换后的数字量交上中央处理器处理，再送到显示器进行显示。除显示功能外，闸门启闭机智能监控仪还具有报警功能，当载荷达到一定值时，系统会有预报警，提示当前载荷已经接近额定载荷，在系统超载时，系统会有声音报警。目前比较先进的水库或水电厂都采用这种仪表进行载荷监控。启闭机载荷监测系统控制流程如下：

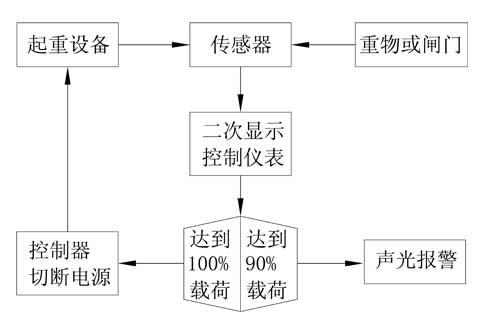

如上图：闸门启闭机荷监测系统控制流程
三、启闭机荷重传感器的安装方式
1.轴销式荷重传感器
一般采用轴销式荷重传感器替换定滑轮或导向滑轮的轴，轴销式荷重传感器也常被简称为轴销传感器或销轴传感器。
如上图：西班牙ASCELL品牌轴销传感器
2.压式荷重传感器或柱式荷重传感器

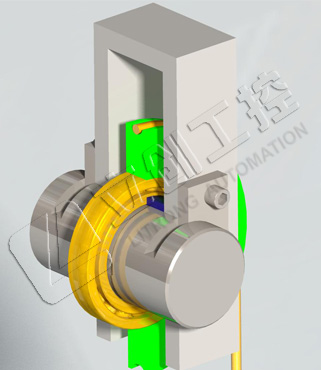

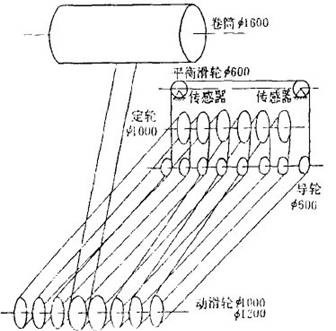

如上图：可以采用压式或柱式传感器装于平衡滑轮轴两瑞或者偏心杆一端

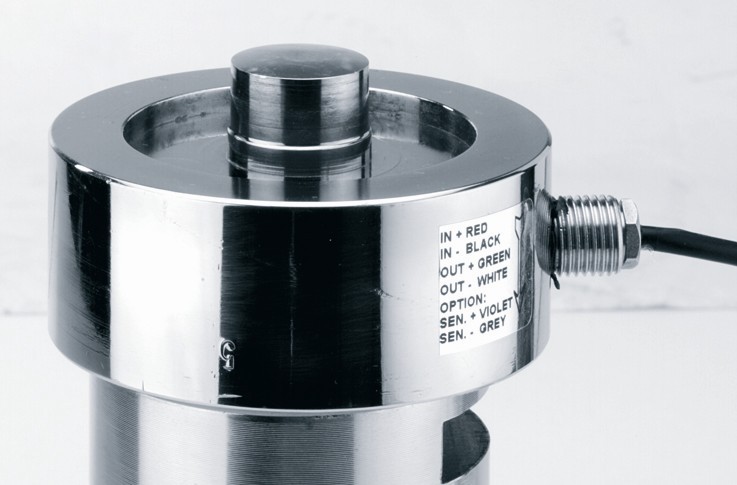

如上图：压式荷重传感器
在水工启闭机项目中，压式荷重传感器和柱式荷重传感器应用较为广泛，也常被简称为压式传感器和柱式传感器。

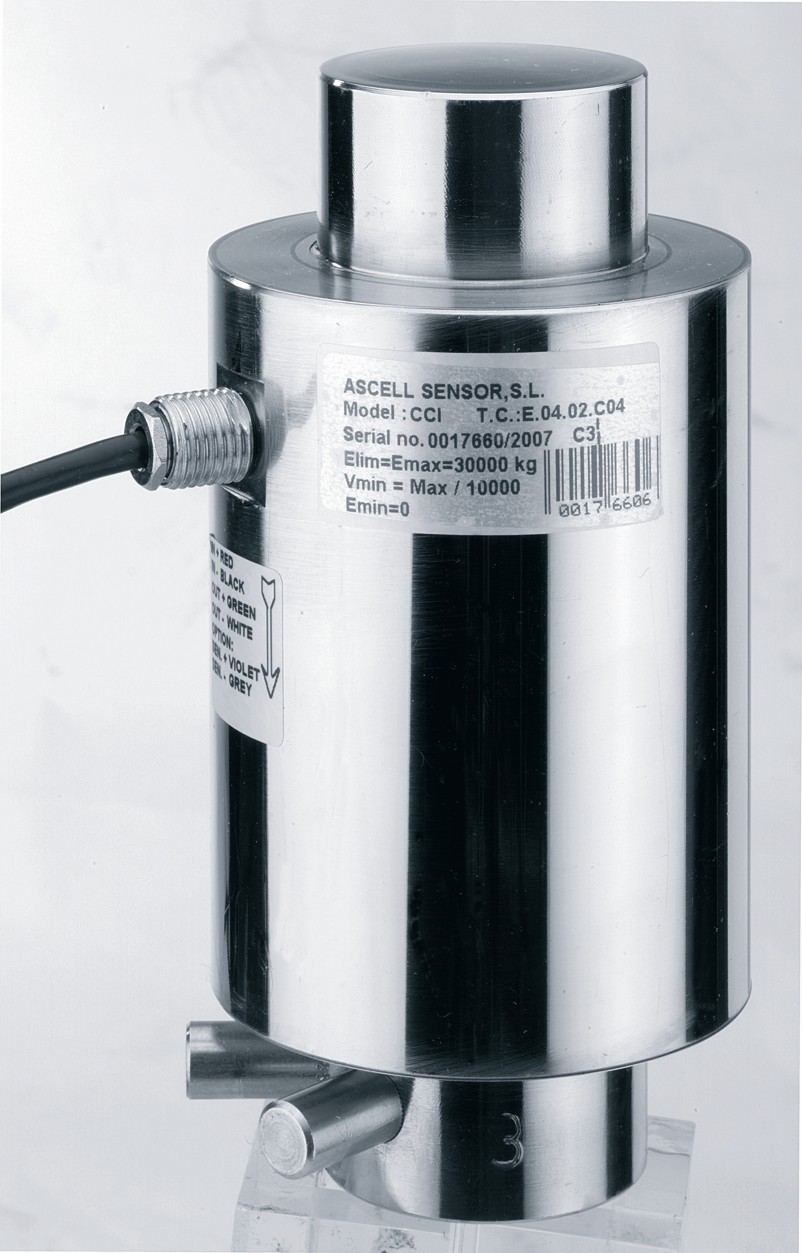

如上图：柱式荷重传感器
3、拉式荷重传感器

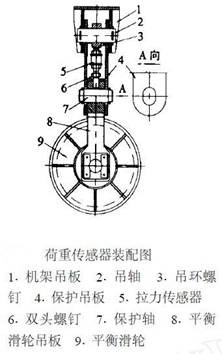

通常采取在卷扬机构的平衡滑轮上方装设拉式荷重传感器等方法。虽然拉式荷重传感器在实际应用中应用较少，但也不乏一些用户在项目中采用拉式荷重传感器结构，拉式荷重传感器也简称为拉式传感器或拉力传感器。

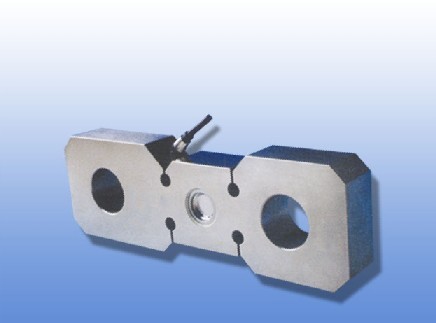

如上图：板环拉式荷重传感器

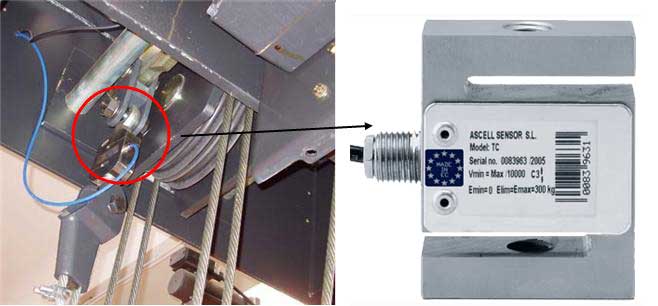

如上图：S型拉式荷重传感器
需要注意的是，荷重传感器也有人称为荷重元传感器，以上介绍的荷重传感器仅为典型结构型式，篇幅有限，不一而足，需要其它结构型式荷重传感器可以具体咨询我司工作人员，电话：0755-23037700
特别值得一提的是，西班牙ASCELL及德国batarow都具备极强的非标定制能力，可以根据用户对外形、量程、尺寸、取力方式等的特殊要求进行一对一的定制设计。
